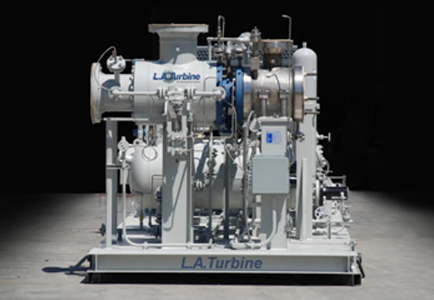

수처리장비 & 터보팽창기
(터보팽창기)
Turboexpander 용도
- Hydrocarbon Gas / Oil Refinery Processing - LNG 플랜트 가스 액화 공정, FCC 유동층접촉분해 공정, LPG 회수장치
- Cryogenic Air Separation - N2 가스 생산, 공기냉각 액화분리공정 (Air Products, Praxair, Linde 등)
- Refrigeration - 대규모 가스 냉각
- Energy Recovery - 정압기 대체, 전기 생산 (한국 가스공사)
- Geothermal Power Generation - 지열수와 냉매체(134A or iso-butane)를 이용한 발전

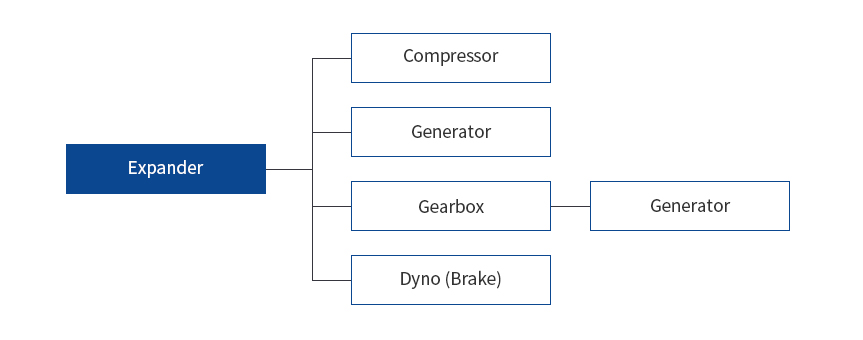

Turboexpander 구성
- Expander 축(shaft)에 연결되는 설비에 따라 아래 4가지로 구성
* 좌우로 스크롤하여 볼 수 있습니다.
| Turboexpander Configurations ⑴⑵ |
EC**/EG/ED | EC/EG/ED | EC/EG/ED | EC/EG | EC/EG | EC/EG | |
|---|---|---|---|---|---|---|---|
Frame Sizes |

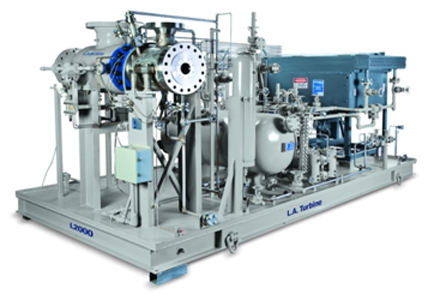

L1000 | L2000 | L3000 | L4000 | L5000 | L6000 | |
Inlet Flow |
ACMH |
600 | 1,500 | 4,000 | 7,500 | 10,000 | 16,000 |
ACFM |
350 | 880 | 2,350 | 4,400 | 5,900 | 9,400 | |
Inlet Pressure |
BARG |
206 | 206 | 206 | 206 | 206 | 206 |
PSIG |
3,000 | 3,000 | 3,000 | 3,000 | 3,000 | 3,000 | |
Temperature |
Celsius |
-195 to 260 ℃ | -195 to 260 ℃ | -195 to 260 ℃ | -195 to 260 ℃ | -195 to 260 ℃ | -195 to 260 ℃ |
Fahrenheit |
-320 to 500 ℉ | -320 to 500 ℉ | -320 to 500 ℉ | -320 to 500 ℉ | -320 to 500 ℉ | -320 to 500 ℉ | |
RPM (max.) |
105,000*** | 52,000 | 31,000 | 29,000 | 18,000 | 15,000 | |
Seal Types |
Labryinth Seal | Labryinth Seal/ Dry Gas |
Labryinth Seal/ Dry Gas |
Labryinth Seal/ Dry Gas |
Labryinth Seal/ Dry Gas |
Labryinth Seal/ Dry Gas |
|
Wheel Power |
kW |
800 kW | 1,500 kW | 3,000 kW | 6,000 kW | 10,000 kW | 14,000 kW |
hp |
1,070 hp | 2,000 hp | 4,000 hp | 8,000 hp | 13,400 hp | 18,700 hp | |
| Bearing Types ⑶ | Oil | Oil/AMB | Oil/AMB | Oil/AMB | Oil/AMB | Oil/AMB | |
